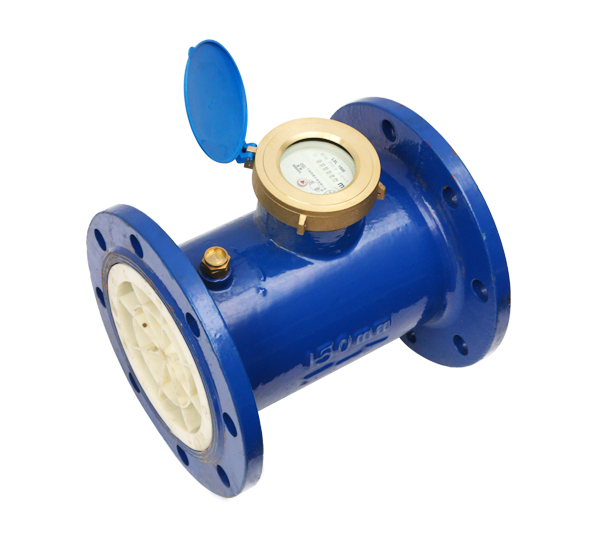

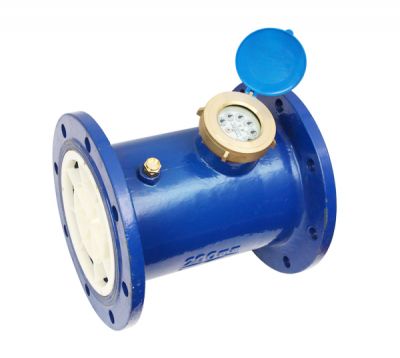

【產品名稱】 水平螺翼式濕式冷(熱)水表E型
【所屬分類】 螺翼式水表 【產品型號】 LXL(R)-80~200 【產品品牌】 勝德 SDE 【生產廠家】 寧波勝德水表有限公司 【加工定制】 是
產品詳情
產品用途
E型水平螺翼式濕式冷(熱)水表用于工、礦企業測量流經自來水管道的冷(熱)水的用水總量。
使用條件
溫度等級：T30(冷水)T90(熱水)
水壓等級：MAP 10 / MAP 16
壓力損失等級：△P 10
示值誤差限：
從包括最小流量(Q1)至不包括分界流量(Q2)的低區 ±5%
從包括分界流量(Q2)至包括過載流量(Q4)的高區 冷水±2%，熱水±3%
主要特點
采用優質材料，性能穩定可靠；壓力損失小。系列、通用性強。
技術參數
| 口徑DNmm | 測量范圍Q3/Q1 | 過載流量Q4 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 | 始動流量 | 最小讀數 | 最大讀數 | |
| m3/h | m3 | ||||||||
| 50 | 50 | 50 | 40 | 1.28 | 0.8 | 170 | 0.001 | 999999 | |
| 80 | 0.8 | 0.5 | |||||||
| 65 | 50 | 50 | 40 | 1.28 | 0.8 | 170 | |||
| 80 | 78.75 | 63 | 1.28 | 0.7875 | |||||
| 80 | 50 | 78.75 | 63 | 2.016 | 1.26 | 280 | |||
| 80 | 1.26 | 0.7875 | |||||||
| 100 | 50 | 125 | 100 | 3.2 | 2 | 300 | |||
| 80 | 2 | 1.25 | |||||||
| 125 | 50 | 200 | 160 | 5.12 | 3.2 | 600 | 0.001 | 9999999 | |
| 80 | 3.2 | 2 | |||||||
| 150 | 50 | 312.5 | 250 | 8 | 5 | 1000 | |||
| 80 | 5 | 3.125 | |||||||
| 200 | 50 | 500 | 400 | 12.8 | 8 | 1500 | |||
| 80 | 8 | 5 | |||||||
流量誤差曲線
壓力損失曲線
外形尺寸及重量
| 公稱口徑 | 長L | 高H | 連接法蘭按 | 重量 | ||
| mm | 外徑 mm | 螺栓中心圓直徑D1 外徑D | 連接螺栓數量（只） | |||
| 80 | 225 | 232 | 195 | 160 | 8xM16 | 14 |
| 100 | 250 | 242 | 215 | 180 | 8xM16 | 16.5 |
| 150 | 300 | 315 | 280 | 240 | 8xM20 | 28 |
| 200 | 350 | 365 | 335 | 295 | 8xM20 | 42 |
